研究背景

金屬與合金在溫度、壓力、應變速率等多種條件下的塑性變形，主要通過位錯這一線性缺陷的運動實現，其力學行為由位錯的存在與移動特性決定。實際應用中的金屬多為多晶結構，不同晶粒間由晶界分隔，晶界是阻礙位錯運動的天然屏障?；魻?佩奇關系描述了金屬屈服強度隨晶粒尺寸減小而提升的現象，核心是位錯在晶界處堆積受限。但當晶粒尺寸縮小至納米級時，晶粒內部幾乎無位錯，塑性閾值會飽和甚至下降，這一轉變通常與晶界驅動的塑性過程相關。剪切-遷移耦合被認為是其中最有效的機制，然而關于遷移晶界產生的剪切量，學界仍缺乏統一量化標準。中小晶粒晶體在低溫、中溫變形時，存在兩個關鍵未解問題：是否存在主導變形機制？若主導機制為剪切耦合晶界遷移（SCGBM），如何對其進行量化？

研究問題

本研究通過實驗證實，小晶粒多晶體中，晶界引發的剪切量不依賴于晶界取向差，且整體效率較低。這一發現提出了晶界認知的新視角：晶界并非攜帶固有“耦合因子”的晶體缺陷（類似位錯的伯格斯矢量），而是包含特殊缺陷（如錯連）的特定晶格結構，這些內部缺陷才是決定晶界力學性能的關鍵。研究還證實，多晶體可在無位錯參與的情況下發生塑性變形，但效率有限，這為解釋納米晶金屬在低溫、室溫下延展性差的現象提供了新的研究方向。

圖1| 預裂紋超細晶鋁薄片的明場透射電鏡顯微圖像與晶體取向圖疊加結果

要點：

1.為了排除位錯活動的干擾，單獨研究晶界機制，研究團隊選擇了消除晶內位錯的稍大晶粒樣品，在中等溫度（約210-230℃）下對超細晶鋁進行測試。圖1展示了透射電鏡樣品的初始狀態：樣品經220℃退火消除晶內位錯后，于25℃預制垂直于拉伸軸的裂紋。通過在裂紋前端集中應力，最大程度提高了觀測特定取向晶界遷移及耦合效應的可能性。

圖2|220℃原位透射電鏡拉伸實驗中，晶界遷移相關塑性應變的測量過程

要點：

1.在成功的原位透射電鏡實驗中（觀測到應力驅動的晶界遷移且無位錯參與），研究團隊通過數字圖像相關技術，對15次晶界遷移引發的可觀測剪切應變進行量化分析。剪切耦合晶界遷移的效率通常用β因子（剪切位移與遷移距離的比值，即剪切應變）評估。如圖2所示，面內應變測量以固定點（大白色矩形）為參照，通過追蹤遷移前后表面標記點（小白色方框內的點）實現。在該案例中，晶界遷移距離為90納米，面內應變大致平行于晶界慣習面，平均剪切位移為2.5納米，最終得出該28°大角度晶界的β值為2.8%。

2.實驗還發現，部分晶界遷移會伴隨晶粒旋轉（此時平均β因子無意義，因應變方向圍繞中心點變化），但此類現象占比不足5%。值得注意的是，同一晶界在遷移過程中β值可能發生波動，即使慣習面保持不變，β值也可能從接近零波動至百分之幾。研究中所有觀測的遷移晶界均保持取向差不變，原位透射電鏡測量的β值（紅點）與原子力顯微鏡測量結果（藍點）均匯總于圖4。

圖3| Al3%Mg超細晶塊體樣品在250℃、4 MPa條件下壓縮35分鐘后，晶界遷移導致的表面形貌變化

要點：

1.由于剪切耦合晶界遷移的塑性應變可能在三維空間產生，而原位透射電鏡僅能觀測面內分量，研究團隊還對塊體樣品的表面行為進行了監測。圖3a展示了初始鏡面拋光的Al3%Mg合金塊（6×3×3 mm3）在低應力（4 MPa）、250℃條件下壓縮35分鐘后的表面變化。通過優化實驗條件，既保證了足夠的晶界遷移量以進行量化，又避免了初始晶粒結構被破壞，從而能夠追蹤單個晶界，并通過電子背散射衍射（EBSD）監測其取向差變化。

2.蠕變前后的晶體取向圖顯示，發生遷移的晶界區域呈灰色，未遷移區域呈黑色（圖3d）。遷移距離通過分布圖推導得出，由于晶界慣習面可能在運動中變化（如與三叉晶界相互作用），需為每個晶界定義平均遷移距離。伴隨晶界遷移的剪切位移主要體現在表面，研究團隊通過原子力顯微鏡（AFM）測量剪切位移，并與遷移分布圖關聯（圖3f）。每個移動晶界的β因子由剪切位移除以對應遷移距離計算得出，圖3f頂部展示了跨越三個晶粒的典型AFM剖面及對應遷移示例。

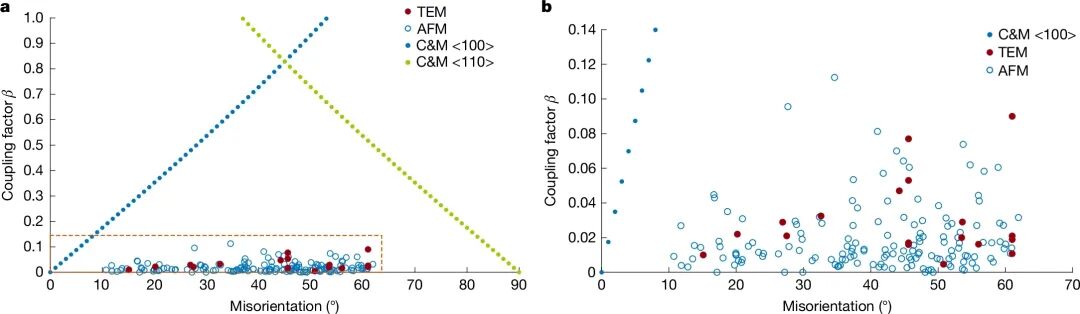

圖4| 原位透射電鏡與原子力顯微鏡測量的遷移晶界β因子分布

要點：

1.原子力顯微鏡方法可獲得更大量的β統計數據，與原位透射電鏡結果一致：首先，β因子不依賴于晶界取向差，同一晶界在遷移過程中β值可能變化，這與“β并非晶界本征屬性”的模擬結論相符。而傳統理論認為β因子直接取決于晶界取向差，其預測的β模量在圖4中以藍綠色實心圓盤表示。其次，無論晶界類型與取向差如何，β因子始終維持在較低水平，透射電鏡測量的平均β值約為0.03，若僅考慮傾轉分量，平均值約為0.08。

總結與展望

本研究的發現可能推動晶界本質認知的革新。從位錯塑性理論角度推導，金屬與合金的力學性能（強度、延展性等）源于材料內部缺陷，而非完美晶格結構。近期關于晶界遷移率的研究也證實，在擴散受限的低溫條件下，晶界力學性能由其內部缺陷（如錯連）決定，而非宏觀特征（慣習面、取向差）或表面結構。這意味著晶界并非基礎缺陷，而是承載更基礎缺陷的載體，這些內部缺陷才是主導晶界動態特性的關鍵。
